ملخص الدرس / الثانية متوسط/فيزياء/الظواهر الكهربائية والمغناطيسية/ الحقل المغناطيسي المتولد عن مغناطيس
مقدمة

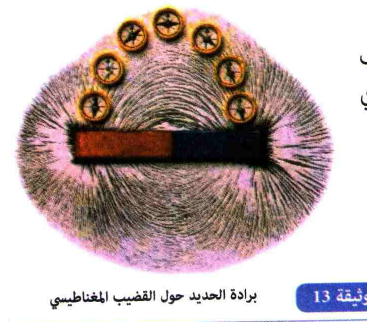

توضح الصورة (وثيقة 13) توزع و انتظام برادة الحديد حول القضيب المغناطيسي، مع مجموعة بوصلات مغناطيسية صغيرة تأخذ اتجاهات معينة في مختلف المواضع المحيطة بالمغناطيس.
- لماذا تنتظم برادة الحديد دوما بشكل محدد؟
- ما سبب اتخاذ مجموعة البوصلات المغناطيسية اتجاهات محددة؟
الحقل المغناطيسي
جرب و لاحظ:
- ضع قضيبا مغناطيسيا على الطاولة بعيدا عن كل قطعة حديدية.

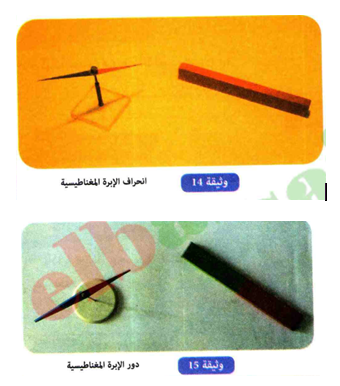

- قرّب منه إبرة مغناطيسية في مواضع مختلفة (وثيقة 14).
- صف ماذا تلاحظ.
فسّر:
- لماذا تنحرف الإبرة المغناطيسية؟
استنتج:
- كيف تسمي الفضاء المحيط بالمغناطيس الذي يحدد اتجاه الإبرة المغناطيسية؟
استكشف:
- أبعد القضيب المغناطيسي عن الإبرة المغناطيسية
- ضع الغبرة المغناطيسية في أماكن مختلفة من القاعة.
استنتج:
- ما هو دور الإبرة المغناطيسية؟

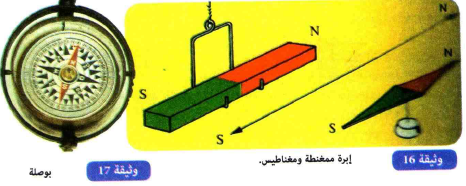

البوصلة
البوصلة هي إحدى تطبيقات المغناطيسية ، حيث تنحرف دائما في الإتجاه شمال-جون أيّا كان موقعها على سطح الأرض. فيشير أحد طرفيها تقريبا إلى الشمال الجغرافي للكرة الأرضية، و يطلق عليه " القطب الشمالي" و يشير الطرف الآخر إلى الجنوب الجغرافي تقريبا و يطلق عليه "القطب الجنوبي".
خطوط الحقل المغناطيسي
التجربة الأولى:
- الوسائل المستعملة : قضيب مغناطيسي، لوج زجاجي، برادة الحديد.
جرّب و لاحظ:

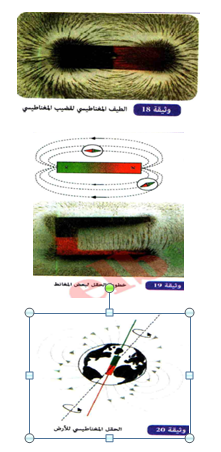

- ضع اللوح الزجاجي فوق قضيب مغناطيسي على مستوى أفقي (الوثيقة 18).
- أنثر برادة الحديد على اللوح الزجاجي و أنقر عليه بلطف.
- صف ملاحظاتك.
فسّر:
- لماذا تنتظم برادة الحديد حول القضيب المغناطيسي بشكل حزم؟
استنتج:
- كيف تتشكل برادة الحديد حول المغناطيس؟
التجربة الثانية:
جرّب ولاحظ:
- ضع فوق القضيب المغناطيسي الموجود على الطاولة، ورق أبيض مقوى قد نثرت عليه برادة الحديد (وثيقة 19).
- انقر على الورق المقوى نقرا خفيفا
فسّر:
- لماذا يمكن اعتبار برادة الحديد كمجموعة من إبر مغناطيسية صغيرة؟
استنتج:
- هل تمغنطت برادة الحديد؟
- كيف تتّجه سلاسل الإبر الممغنطة هذه؟
- ماذا تمثّل، مجموع الخطوط التي تشكلها برادة الحديد؟

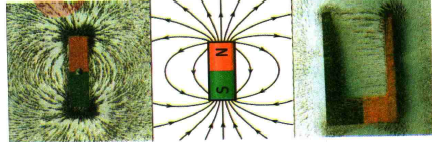

- كيف تتوزع برادة الحديد في حالة مغناطيس على شكل حرف U؟
- ما شكل خطوط الحقل المغناطيسي بين فرعي المغناطيس؟
استكشف:
الحقل المغناطيسي للأرض:
تمثل الكرة الأرضية مغناطيسا طبيعيا، ننمذجه بقضيب مغناطيسي قطبه الجنوبي قريب من الشمال الجغرافي و قطبه الشمالي قريب من الجنوب الجغرافي. و تشكل خطوط الحقل المغناطيسي للأرض مسارات منحنية مغلقة تتجه من القطب الشمالي إلى القطب الجنوبي (وثيقة 20).
الخلاصة
الحقل المغناطيسي:
- إن الفضاء المحيط بالمغناطيس، الذي يحدّد الاتجاه الذي تأخذه إبرة الوصلة المغناطيسية الصغيرة عند نقلها من نقطة إلى أخرى حول المغناطيس أو ترتيب برادة الحديد بشكل حزم، ندعوه "الحقل المغناطيسي."
- برادة الحديد تصرفت حول المغناطيس مثل إبر البوصلة المغناطيسية الصغيرة.
- الترتيب المعين لبرادة الحديد في شكل خطوط من قطب إلى قطب آخر ندعوه ب"خطوط الطيف المغناطيسي"، و تظهر بوضوح على شكل مسارات منحنية مغلقة تتجه من القطب الشمالي إلى القطب الجنوبي للمغناطيس.
- تظهر خطوط الطيف المغناطيس لمغناطيس على شكل حرف U بين قطبي المغناطيس الموازية.
- تمثل بنية الحقل المغناطيسي عن طريق مجموعة خطوط حول المغناطيس "الطيف المغناطيسي".
أحتفظ بالأهم
-الحقل المغناطيسي خاصية فيزيائية تميز الفضاء المحيط بالمغناطيس.
- مجموعة الخطوط التي تشكلها برادة الحديد، نسميها " الطيف المغناطيسي."
- نكشف عن حقل مغناطيسي بواسطة " إبرة مغناطيسية."
