ملخص الدرس / الأولى ثانوي/اعلام آلي/مقدمة في البرمجة/المخطط الانسيابي

بالرغم من أن الحاسوب يمتاز بقدرته على إنجاز العمليات الحسابية والتعليمات المعطاة له بسرعة فائقة و بدقة و على حفظ المعلومات حيث يعجز الإنسان عن حفظها و إستعادتها، إلا أنه يعجز أن يقوم بشكل ذاتي بحل أي مسألة مهما كانت بسيطة بينما الإنسان يمتاز عن الحاسوب بقدرته على التفكير و إرشاده إلى طريقة الحل أي أن يقوم مبدئيا بتمثيلها على شكل تمثيل بياني(مخطط).

هي تمثيل بياني يوضح خطوات حل مشكلة (مسألة) معينة من البداية إلى النهاية مع إخفاء التفاصيل و الأخذ بعين الإعتبار كل الحلول الممكنة لإعطاء الصورة العامة للحل، فهي تعبر عن تدفق عمليات المسألة لإنشاء مخطط إنسيابي لمسألة محددة نتبع ما يلي :

• تحديد المسألة (المشكلة).
• تحليل عناصر المسألة.
• إستعمال الأشكال الهندسية الإصطلاحية في المخطط الإنسيابي.

وهي المرحلة الأساسية لحل مسألة و تعتمد على ثلاثة خطوات:

• الخطوة 1: المدخلات الواجب إستعمالها (Entrérs) : تسمح هذه الخطوة بتحديد المعطيات التي تتم قراءتها و إدخالها من لوحة المفاتيح.
• الخطوة 2: العمليات الواجب إنجازها (Traitements) : تسمح هذه الخطوة بتحديد عمليات المعالجة المتسلسلة في التعامل مع المعطيات التي تم إدخالها في الخطوة الأولى.
• الخطوة 3: المخرجات المراد الحصول عليها (Sorties) : تسمح بإظهار و إخراج النتائج المطلوبة، وهي المرحلة الأخيرة من حل المسألة (تحقيق الهدف).

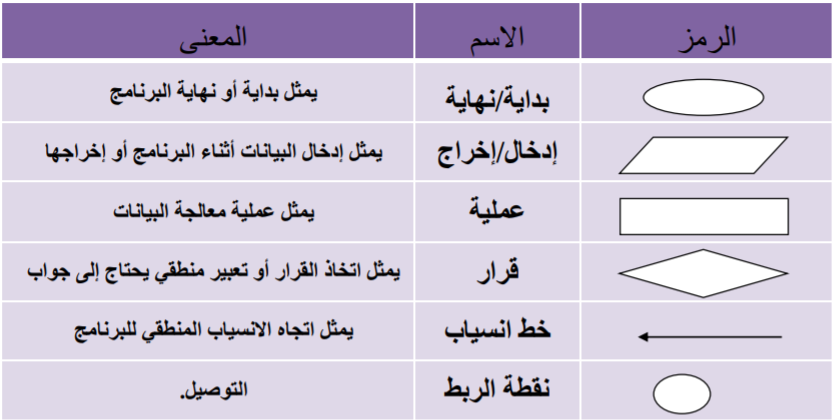

أهم الأشكال الهندسية في المخططات الإنسيابية:

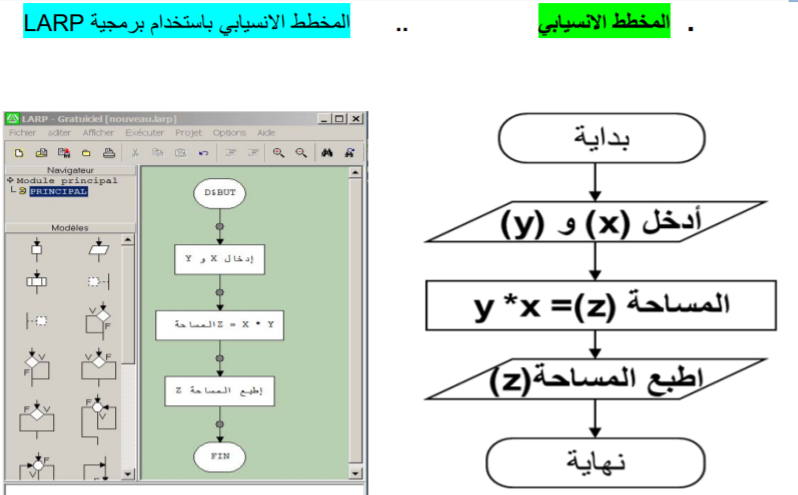

نريد حساب مساحة المستطيل بمعرفة الطول والعرض.

قم بصياغة حل المسألة و هذا بتحليل عناصر المسألة ثم كتابة الخطوات الخوارزمية ثم رسم المخطط الإنسيابي، إذا علمت أن مساحة المستطيل= الطول*العرض؟

تحليل عناصر المسألة:

1. المدخلات: هي الطول (x)، العرض (y).
2. مساحة المستطيل (z) =الطول (x)*العرض (y).
3. المخرجات: هي مساحة المستطيل (z).

1. أنشئ المخطط الإنسيابي لحساب مساحة الدائرة.
2. أنشئ المخطط الإنسيابي لحساب المعدل الفصلي لمادة المعلوماتية.
3. أنشء المخطط الإنسيابي لحساب المعدل السنوي مع إضافة الملاحظة''ناجح'' إذا كان المعدل السنوي>= أو راسب إذا كان المعدل السنوي <10.
4. أنشئ المخطط الإنسيابي الخاص بإدخال عدد موجب.

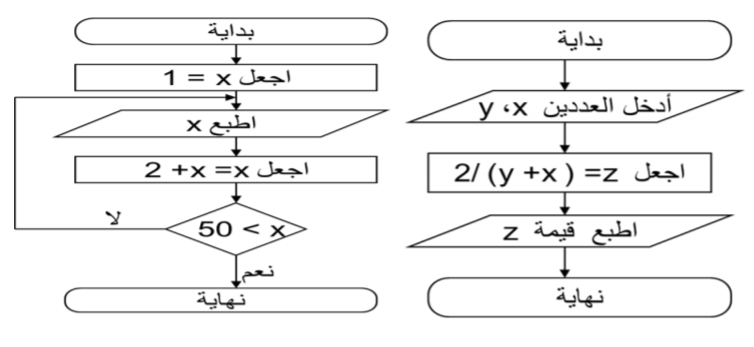

5. تتبع سير المخططات الإنسيابية التالية وجد الهدف المرجو منها؟
