ملخص الدرس / الثالثة ثانوي/هندسة ميكانيكية /الآلیات/المنطق التعاقبي

تمهيد

بما أن الأنظمه الآليه متعدده ومتنوعه و أن حالات متغيرات الدخول لا تناسب دائما نفس الحاله لمتغير الخروج( منطق توفيقي) ولحل هذه الاشكاليه ننشأ إلى المنطق التعاقبي

المنطق التعاقبي

تعريف

المنطق التعاقبي الذي يؤخذ بعين الاعتبار التسلسل الزمني للتوفيقات حالات

. تنظيم نظام الآلي

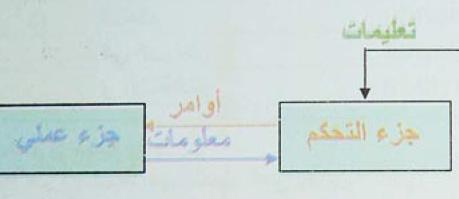

يتكون نظام الآلي من جزء التحكم وجزء عملي تربطهما علاقه تخاطب

جزع عملي

يستقبل هذا الجزء الأوامر من جزء التحكم وفق تسلسل زمني معين وينفذ العمليات المطلوبه منه والذي من أجلها صمم النظام (مثل محرك كهربائي , منفذات , عمود دوران الآله , طبل آله الغسيل ...الخ)

1. تعريف

هو أداه وصف (طريقه ) تترجم دفتر الشروط . إنه يحدد المراحل و الانتقالات في النظام التعاقبي .إنه تمثيل بياني لسير الأنظمه الآليه

يفرض هذا المخطط مسعى محكم ومرتب لتجنب أي خلل عند الدراسه نظام الآلي .إنه مخطط موحد في النظام الدولي "تسميه المخطط م و ت م ن"

م و ت م ن مستوى واحد

يسمح هذا المخطط بفهم العمل الذي يقوم به الجهاز الآلي بغض النظر على الحلول التكنولوجيه المستعمله لإنجاز هذا العمل إنه يبين الخاصيات الوظيفيه

م و ت م ن مستوى 2

يقوم هذا المخطط بترجمه الاختيارات التكنولوجيه إنه يبين الخاصيات التكنولوجيه نجد في هذا المخطط رموز الافعال ورموز الملتقطات التي تعمل على نهايه الافعال

* المرحله الابتدائيه

-نعرف شروط الانطلاق

-تنشط في بدايه الدوره

-تمثل بمربعين

-تحتوي على رقم

المرحله الاولي

-تمثل بمربع واحد

- تحتوي على رقم

الفعل المناسب للمرحله

-يعرف الفعل القابل للانجاز في المرحله

-يمثل بمستطيل يحتوي الفعل المراد انجازه

-يمكننا ايجاد عده أفعال في نفس المرحله وفي هذه الحاله تمثل بمستطيلات

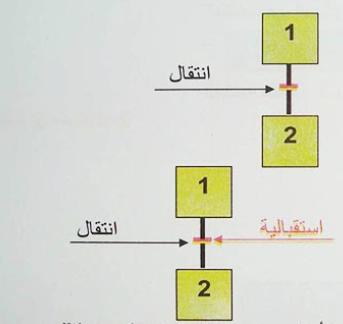

الانتقال

- يمثل بنقطه (خط قصير)

-عموديه لخط الوصل (أو الربط)

-يكون دائما انتقال واحد بين مرحلتين

الاستقباليه

-إنها مشتركه مع وتكتب أمامه

-هي عباره منطقيه

*وصله موجهه

تمثل بخطوط أفقيه أو شاقوليه

-تربط المراحل بانتقالات

-اتجاه التطور (التقدم) يكون من الاعلى الى الاسفل وفي الحاله العكسيه نبين ذلك باسهم على الوصله لمعرفه اتجاه المسار

المنطق التعاقبي  هو منطق يأخذ بعين الاعتبار التسلسل الزمني لتوفيقات حالات متغيرات الدخول

يتكون النظام الآلي من جزء التحكم الذي يصدر الأوامر وجزء عملي ينفذها وفق تسلسل زمني معين

المخطط الوظيفي للتحكم في المراحل والانتقالات هو مخطط يترجم دفتر شروط ويفرض مسعى محكم ومرتب .إنه موحد

ال م وت م ن مستوى واحد لا يأخذ بعين الاعتبار الحلول التكنولوجيه المستعمله

ال م و ت م ن مستوى 2 يترجم  الاختيارات التكنولوجيه

يتكون الخطط (م و ت م ن) من مراحل  و انتقالات متتاليه مرتبطه بوصلات موجهه
