ملخص الدرس / الثالثة ثانوي/هندسة ميكانيكية /التوجيه الدوراني/مراجعة التحليل الوظيفي

التحليل الوظيفي :

هو طريقة تتمثل في احصاء ، تمييز ، ترتيب ، تسلسل و تقويم وظائف منتج (انظر الشكل المقابل )

التحليل الوظيفي يسمح بالاجابة على النقاط الثالثة التالية :

1 - لتلبية الاحتياج ، يجب معرفته .

2- لمعرفته يجب التعبير عليه باستعمال الوظائف

3- للتعرف على الوظائف يجب تطبيق طريقة ( التحليل الوظيفي)

ملاحظة :

-التحليل الوظيفي منهجية تستعمل لانشاء أو لتحسين منتج ما

- تلبية جميع الوظائف لا يؤدي بالضرورة الى تكلفة اضافية

منهجية التحليل الوظيفي :

لفهم المنهجية جيدا تمعن جيدا في الشكل المقابل

الأدوات المستعملة في التحليل الوظيفي  : هي

1- البحث و التعبير عن الاحتياج :

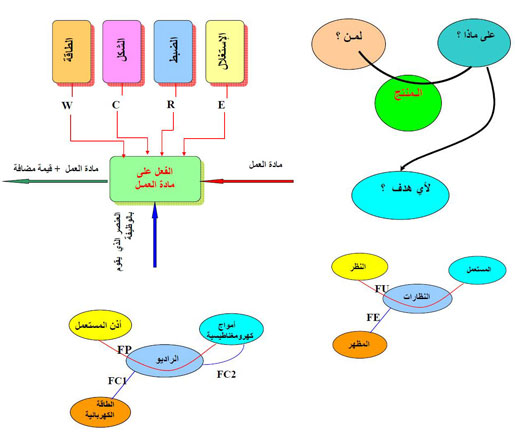

للتعبير عن الاحتياج و توضيحه يستعمل مخطط الاحتياج ( تمثيل بياني موحد يدعى حيوان ذو قرنين )

** لمن = الاجابة من المستفيد من المنتج

** على ماذا = على ماذا يؤثر

** لأي هدف = الهدف

2- الوظيفة الاجمالية مخطط العلبة  :

هي الوظيفة المطابقة مع طبيعة المادة دون مراعاة التنظيم الداخلي للمنتج .

3- وظائف الخدمة :

هي الوظائف المنتظرة من منتج أو منجزة من طرفه لتلبية احتياج المستعمل يمكن ترتيب وظائف الخدمة حسب أهميتها أو طبيعتها

أ ) الترتيب حسب الطبيعة :

** وظيفة استعمال

هي و ظيفة خدمة مرتبطة بمظهر منفعة المنتج

  تصحيح النظر للمستعمل

** وظيفة تقديرية

هي وظيفة لها تأثير على الاختيار الشخصي للمستعمل (لون ، ذوق ، علامة )

 ارضاء المستعمل ( اعجابه )

ب ) الترتيب على حسب الأهمية :

** الوظيفة الرئيسية  :

و هي تحويل الأمواج الكهرومغناطيسية الى أمواج صوتية

** الوظيفة المكملة   :

استقبال الأمواج الكهرومغناطيسية

استقبال الطاقة الكهربائية

مخطط احصاء الوظائف ( مخطط تجميعي للوظائف ) :

احصاء وظائف الخدمة مرتبط بجميع مراحل الاستعمال للمنتج ، الطريقة المستعملة هي الطريقة الخاصة  بالشركة و ترتكز بصفة تلقائية على جرد الوسط الخارجي

نميز مرحلتين :

- البحث على كل مركبات الوسط المحيط للمنتج

- وضع كل العلاقات التي تربط بين المنتج و مختلف مركبات الوسط المحيط ( و ظائف الخدمة )

تعريف :

الوظيفة التقنية هي فعل داخلي بين مكونات المنتج محدد من طرف المصمم المنجز لضمان و ظائف الخدمة .

التحليل الوظيفي لالأنظمة التقنية (مخطط FAST ) :

هو مخطط يسمح بتمثيل تسلسل مدرج للوظائف التقنية انطلاقا من احدى و ظائف الخدمة الأكبر أهمية و ذلك بالاجابة على الأسئلة التالية :

- لماذا ؟  يخص هذا السؤال الوظيفة السابقة             الاجابة : من أجل

- كيف ؟  يخص هذا السؤال الوظيفة الآتية              الاجابة : بـ

- متى ؟   يخص هذا السؤال الوظيفة السابقة أو عدة وظائف متواجدة في نفس المستوى

التحليل التنازلي  (Structrud Analysis Design Technic)      (SADT)

التحليل الوظيفي التنازلي يشكل أداة وصف تخططي و تمثيل مبسط لنظام تقني بحيث يهدف تعيين وظائف النظام بدون أخذ بعين الاعتبار كيفية الحصول عليها

هذه الطريقة تنطلق من العام (الوظيفة الاجمالية) لتصل الى الخاص

التمثيل البياني التنازلي A-0 : أنظر الشكل المقابل

دفتر الشروط :

دفتر الشروط  : يعبر عن احتياج الزبون للمنتوج

دفتر الشروط الوظيفي : هي و ثيقة تستعمل كقاعدة للحوار بين الزبون و المصمم - المنتج

تحضير دفتر الشروط الوظيفي  :

انظر الجدول الممثل في الشكل المقابل

مثال : مرفاع متدحرج للسيارات

المطلوب :

تعيين كل من :

- الوظيفة الاجمالية (A-0)

- مخطط تجميع الوظائف

- مخطط التحليل الوظيفي للأنظمة التقنية (FAST)

حل السؤال الأول للمثال

 الوظيفة الاجمالية (A-0)

حل السؤال الثاني للمثال

 مخطط تجميع الوظائف

حل السؤال الثالث للمثال

مخطط التحليل الوظيفي للأنظمة التقنية (FAST)
