ملخص الدرس / الثالثة ثانوي/هندسة مدنية/البناء/المنشأ العلوي

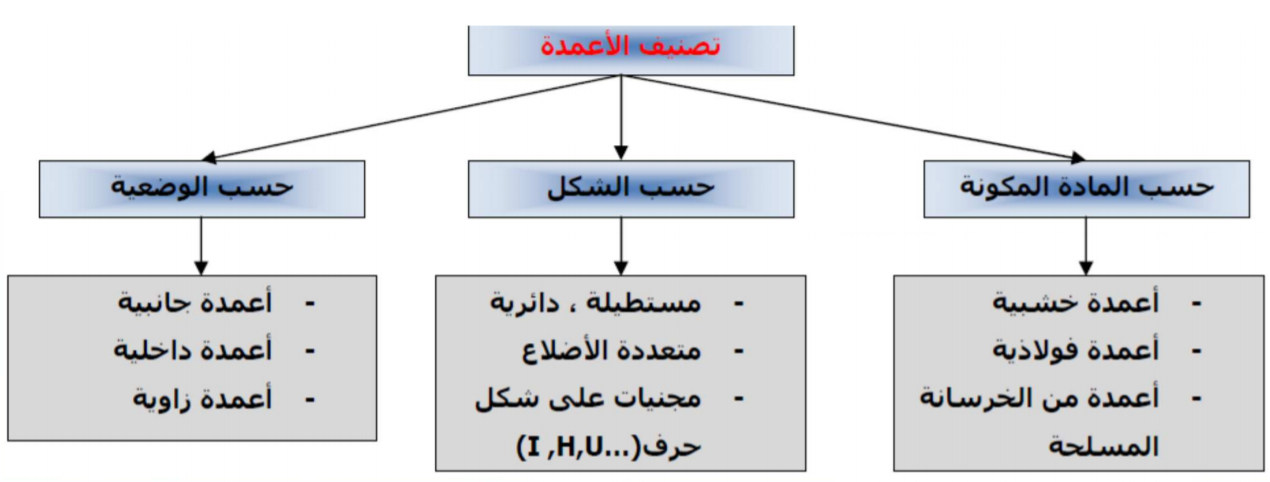

1- الأعمدة :

عناصر شاقولية حاملة في هيكل البناية

دورها : تحمل الأثقال المبطقة عليها وتحويلها (توزيعها للأساسات)

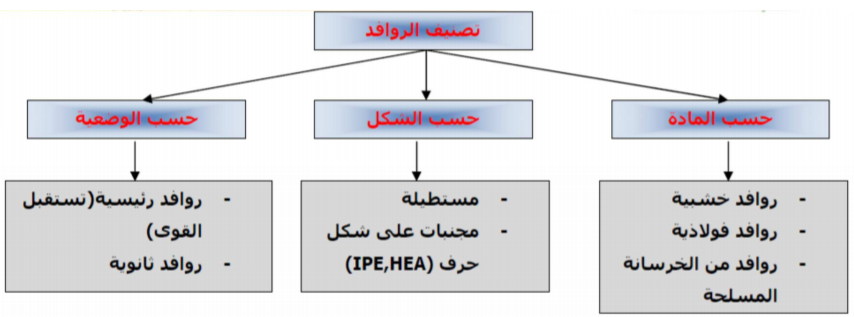

2- الروافد :

عناصر أفقية تنتمي للعناصر الحاملة في المنشآت العلوية

- دورها : إرسال الأحمال المطبقة عليها للأعمدة والربط بين المساند

3- الأرضيات :

هي عناصر أفقية مساحية تنتمي إلى مجموعة العناصر الحاملة في المنشآت العلوية.

- دورها : دورها الأساسي هو الفصل بين مستويات المبنى، إستقبال الحمولات وتوزيعها نحو الروافد.

- تصنيفها :

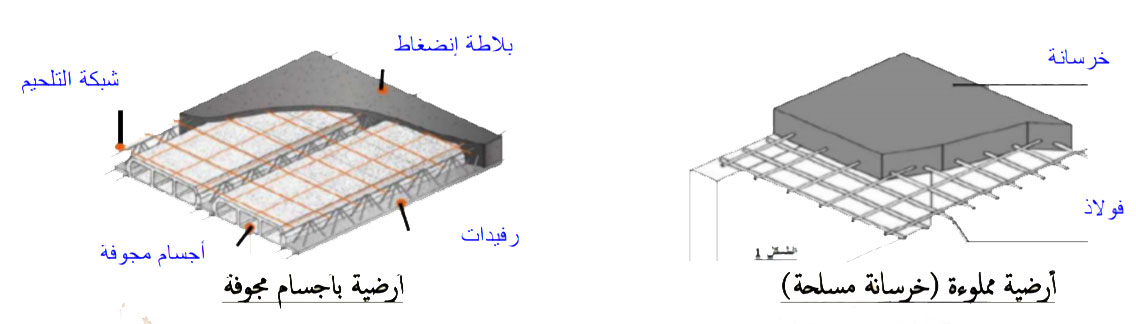

الأرضيات المصبوبة في الميدان : أرضيات بأجسام مجوفة - أرضيات مملوءة (خرسانة مسلحة).

الأرضيات الجاهزة.

4- الغماء :

مجموعة العناصر التي تغطي البنايات وتتشكل من الهيكل الثلاثي + التغطية يمكن إنجازه في البنايات الفردية أو المباني الصناعية.

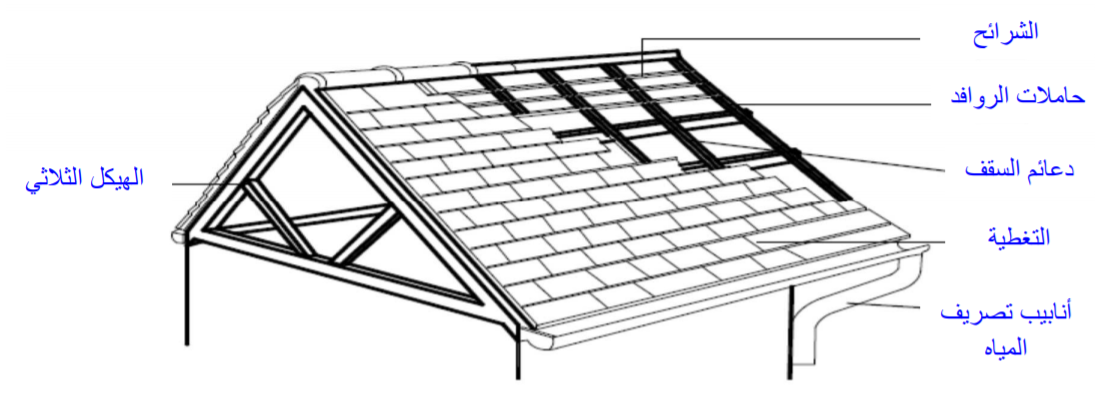

- عناصر الغماء : يتكون من (الهيكل الثلاثي - حاملات الروافد - دعائم السقف - الشرائح - التغطية)

- السطوح :

السطوح هي الأرضيات أو البلاطات العليا والأخيرة للمبنى وهي مساحات أفقية أو مائلة.

- دورها :

عزل داخل المبنى عن المحيط الخارجي.

حماية المبنى من المؤثرات الخارجية (الأمطار، الرياح، الثلوج، البرودة والحرارة ...).

حمل وزنها الذاتي والحمولات التي فوقها (تجهيزات المصاعد، الكتامة ...) وكذا فتحات التهوية والمدخنات.

- أنواعها:

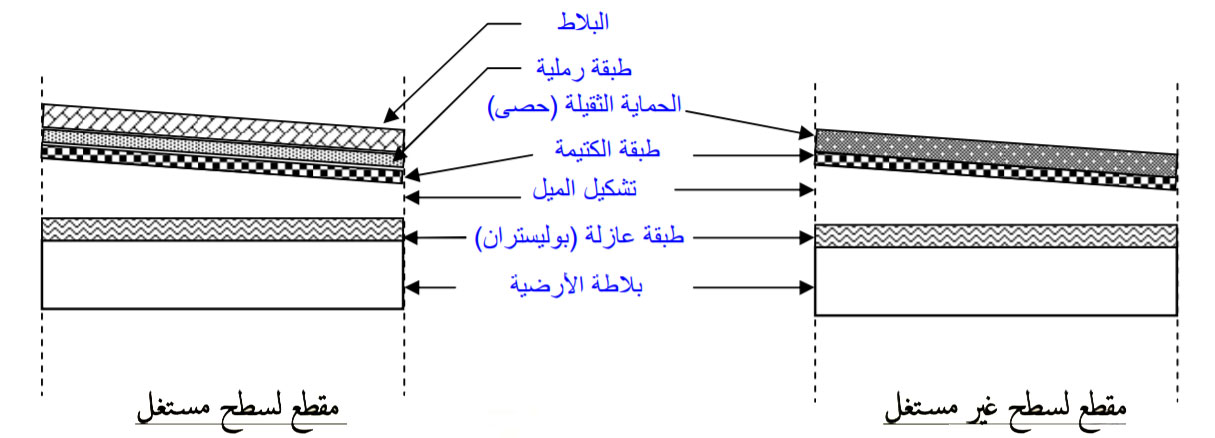

السطوح الأفقية : شكلها أفقي مع وجود ميل صغير لتصريف مياه الأمطار وإضافة بعض عناصر الحماية.

السطوح المائلة : فوق الأرضية للطابق الأخير ينجز سطح مائل على شكل مثلث والفراغ الموجود بين الأرضية والسطوح يضمن العزل الحراري.

6- الجدران :

هي عناصر شاقولية من البناية دورها غلق وعزل الفضاءات، تكون في في مواضع مختلفة من المبنى.

- تصنيفها :

7- الفتحات :

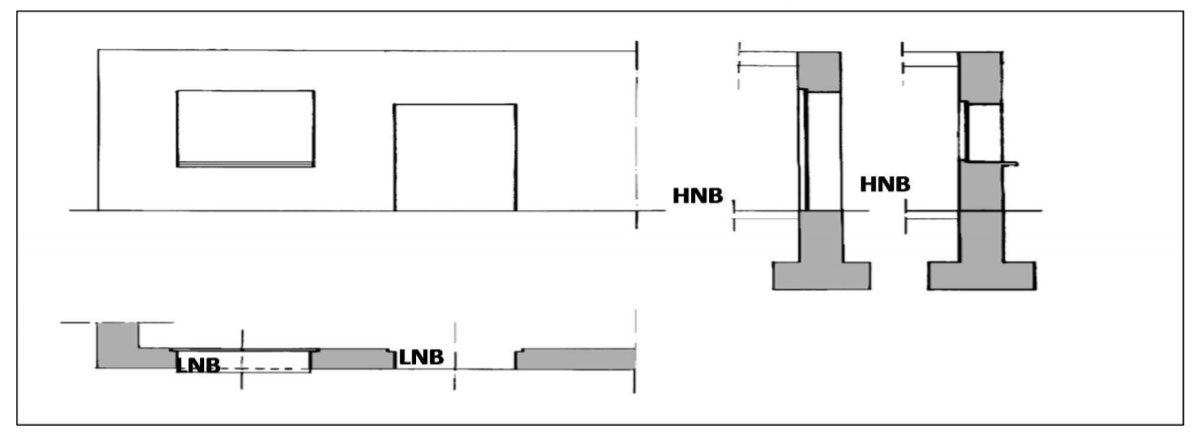

هي فراغات تخصص في الجدران لاستقبال النوافذ والأبواب، تعرف ببعديها الأفقي والعمودي وهما :

LNB : ويقصد به العرض الإسمي للفتحة (Largeur Nominale des Baies).

HNB : ويقصد به الإرتفاع الإسمي للفتحة (Hauteur Nominale des Baies).

- دورها :

الغلق والإنارة الطبيعية والتهوءة والسماح بالتنقل، وهي ذات أشكال وأبعاد مختلفة وتستعمل في تصنيفها مواد مختلفة وعديدة مثل الخشب والألومنيوم والحديد والزجاج إلى غيرها من المواد الإصطناعية.

8- المدارج المستقيمة :

المدارج بصفة عامة هي عناصر من المنشأ تسمح بالإنتقال من طابق لآخر أو من مستوى آخر وتختلف حسب شكلها (منحني، دائري، حلزوني) ومنها الأكثر استعمالا المدارج المستقيمة سميت كذلك لأن خط السير مستقيم.

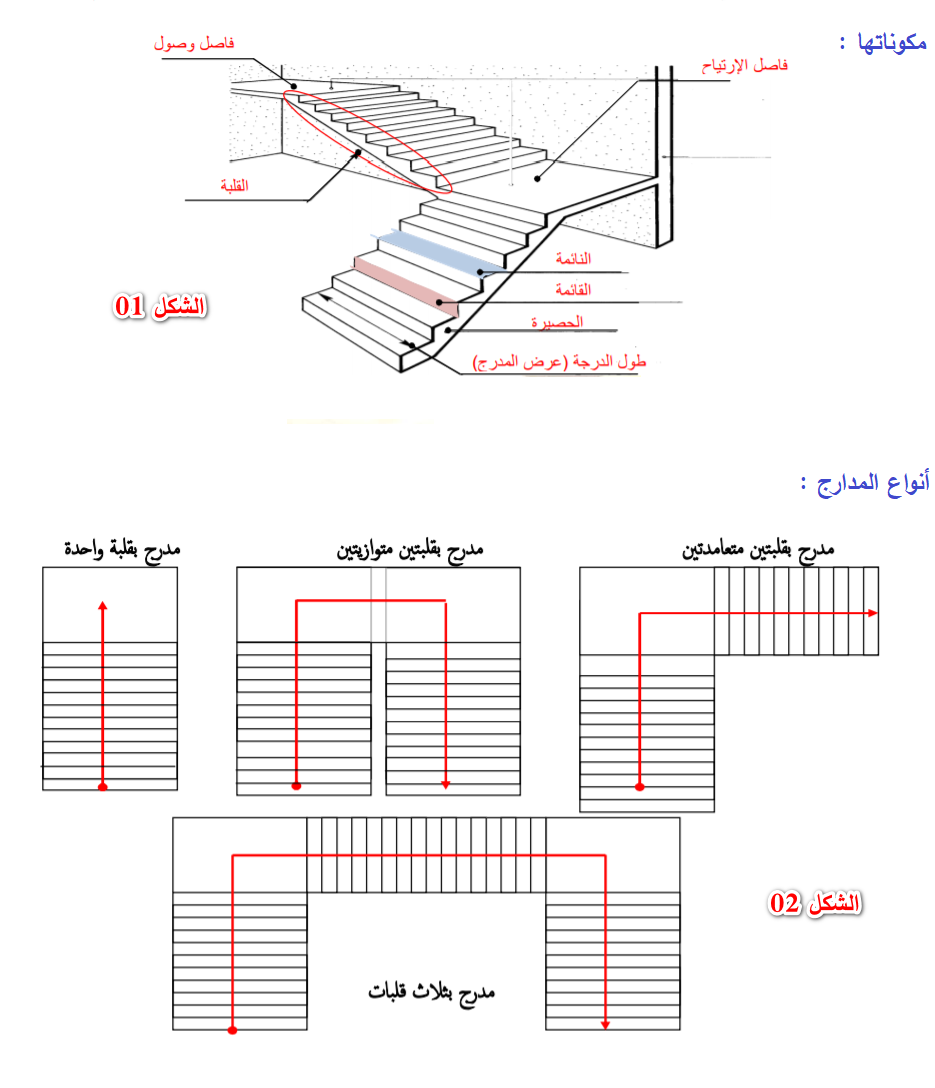

- أنواع المدار

- تصميم المدارج : نتفق على التسميات التالية

 : عدد الدرجات (وهو نفسه عدد القائمات).

 : عدد النائمات.

 : إرتفاع القائمة.

 : عرض النائمة (عرض الدرجة).

 : إرتفاع الطابق.

 : إرتفاع القلبة.

- العلاقات اللازمة للحساب.

نحسب عدد الدرجات  من العلاقة التالية :

نحسب عرض الدرجة  بطريقة بلوندال من العلاقة التالية :

نحسب عدد النائمات  كما يلي :

طول القلبة L يحسب كما يلي :

إرتفاع القلبة  يحسب كما يلي :  ( هنا هو عدد الدرجات في القلبة الواحدة).
